擋煙垂壁高度如何計算

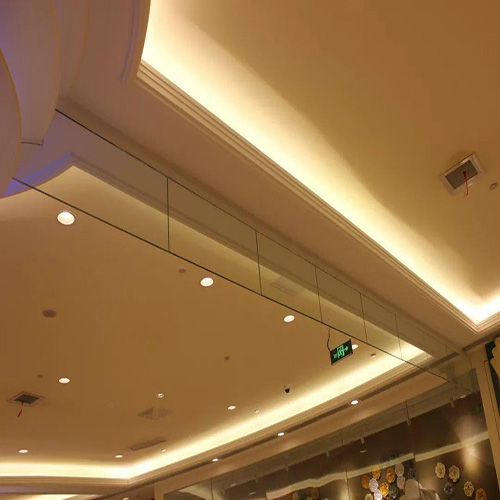

　　擋煙垂壁，能在火災時形成一定的儲煙空間，和梁、隔墻一起形成擋煙分隔設施。擋煙垂壁是防排煙系統設計的基礎。擋煙垂壁高度決定儲煙倉厚度、清晰高度以及排煙口最大允許排煙量，進而影響排煙口數量；使用方面，影響人員通行區域高度以及美觀性。擋煙垂壁的高度與儲煙倉厚度、最小清晰高度有關。

　　一、與擋煙垂壁高度要求相關的條文
　　《建筑防煙排煙系統技術標準》GB 51251-2017
　　2.1.10 擋煙垂壁 draft curtain
　　用不燃材料制成，垂直安裝在建筑頂棚、梁或吊頂下，能在火災時形成一定的蓄煙空間的擋煙分隔設施。
　　2.1.11 儲煙倉 smoke reservoir
　　位于建筑空間頂部，由擋煙垂壁、梁或隔墻等形成的用于蓄積火災煙氣的空間。儲煙倉高度即設計煙層厚度。
　　4.6.2 當采用自然排煙方式時，儲煙倉的厚度不應小于空間凈高的20%，且不應小于500mm；當采用機械排煙方式時，不應小于空間凈高的10%，且不應小于500mm。同時儲煙倉底部距地面的高度應大于安全疏散所需的最小清晰高度，最小清晰高度應按本標準第4.6.9條的規定計算確定。
　　4.6.9 走道、室內空間凈高不大于3m的區域，其最小清晰高度不宜小于其凈高的1/2，其他區域的最小清晰高度應按下式計算：
　　Hq =1.6 +0.1·H′          （4.6.9）
　　式中：Hq——最小清晰高度；
　　H′——對于單層空間，取排煙空間的建筑凈高度；對于多層空間，取最高疏散樓層的層高。
　　二、擋煙垂壁的高度要求
　　為了保證人員安全疏散和消防撲救，必須控制煙層厚度即儲煙倉高度，儲煙倉底部距地面的高度應大于安全疏散所需的最小清晰高度。
　　根據條文2.1.11，儲煙倉可以由擋煙垂壁、梁或隔墻等形成的蓄積火災煙氣的空間，則擋煙垂壁的高度應大于等于儲煙倉的深度。
　　根據條文4.6.2，儲煙倉底部距地面的高度應大于安全疏散所需的最小清晰高度，則擋煙垂壁的底部，應高于最小清晰高度，否則儲煙倉底部的高度可能會小于安全疏散所需的最小清晰高度。
　　擋煙垂壁的高度Hd應大于等于儲煙倉的深度h，即 Hd≥h；
　　擋煙垂壁的底部應高于最小清晰高度，即Hd≤H’- Hq。
　　三、擋煙垂壁高度計算
　　3.1 層高3米，采用自然排煙方式，計算擋煙垂壁高度
　　層高3米，根據條文4.6.2，煙倉的厚度不應小于空間凈高的20%，且不應小于500mm，即h≥3*20%=0.6m，大于500mm，取值0.6m。
　　根據條文4.6.9，最小清晰高度Hq=1/2 *3 = 1.5m。
　　擋煙垂壁的底部應高于最小清晰高度，即Hd≤H’- Hq = 3 - 1.5 = 1.5m
　　根據計算，擋煙垂壁的高度范圍應在 0.6~1.5m的范圍內。
　　3.2 層高3米，采用機械排煙方式，計算擋煙垂壁高度
　　層高3米，根據條文4.6.2，煙倉的厚度不應小于空間凈高的10%，且不應小于500mm，即h≥3*10%=0.3m，小于500mm，取值0.5m。
　　根據條文4.6.9，最小清晰高度Hq=1/2 *3 = 1.5m。
　　擋煙垂壁的底部應高于最小清晰高度，即Hd≤H’- Hq = 3 - 1.5= 1.5m
　　根據計算，擋煙垂壁的高度范圍應在 0.5~1.5m的范圍內。
　　3.3 層高5米，采用自然排煙方式，計算擋煙垂壁高度
　　層高5米，根據條文4.6.2，煙倉的厚度不應小于空間凈高的20%，且不應小于500mm，即h≥5*20%=1.0m，大于500mm，取值1.0m。
　　根據條文4.6.9，最小清晰高度Hq=1.6 +0.1·H′ = 1.6+0.1*5 = 2.1m。
　　擋煙垂壁的底部應高于最小清晰高度，即Hd≤H’- Hq = 5 - 2.1 = 2.9m
　　根據計算，擋煙垂壁的高度范圍應在1.0~2.9m的范圍內。
　　3.4 層高5米，采用機械排煙方式，計算擋煙垂壁高度
　　層高5米，根據條文4.6.2，煙倉的厚度不應小于空間凈高的10%，且不應小于500mm，即h≥5*10%=0.5m。
　　根據條文4.6.9，最小清晰高度Hq=1.6 +0.1·H′ = 1.6+0.1*5 = 2.1m。
　　擋煙垂壁的底部應高于最小清晰高度，即Hd≤H’- Hq = 5 - 2.1 = 2.9m
　　根據計算，擋煙垂壁的高度范圍應在0.5~2.5m的范圍內。
　　擋煙垂壁高度的取值，除了要滿足規范要求外，還應考慮單個排煙口的排煙量與建筑美觀度等相關要求。單個排煙口的最大排煙量可參考《 建筑防煙排煙系統技術標準》GB51251-2017。
